| Pre výrobu DPS sa v laboratóriach oddelenia používajú moderné technologické procesy a zariadenia, orientované na malokapacitnú výrobu: |

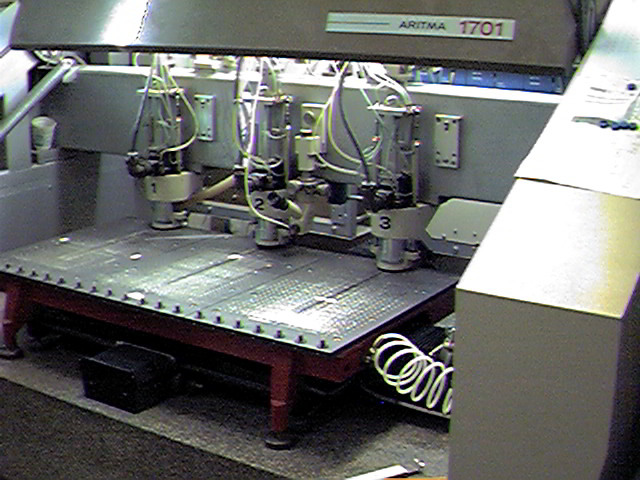

- trojvretenová CNC vŕtačka
- linka pre chemické a galvanické pokovovanie (s ručnou obsluhou)
- čistiace a leštiace brúsky
- laminátor suchého fotorezistu
- laminátor suchého fotorezistu
- vákuový laminátor suchej nespájkovacej masky
- vákuový laminátor suchej nespájkovacej masky
- linka na úpravu otvorov DPS pred prekovením
- expozičné zariadenie

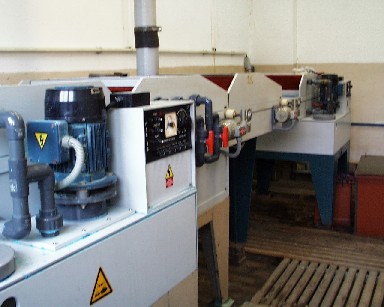

- vyvolávacia, leptacia a stripovacia linka

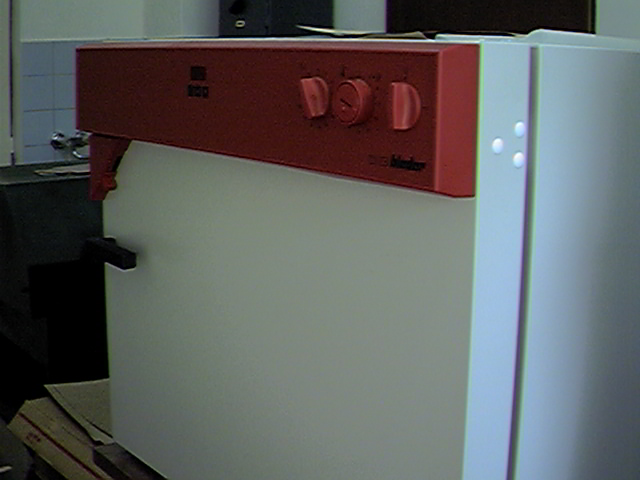

- automatické sušiarne

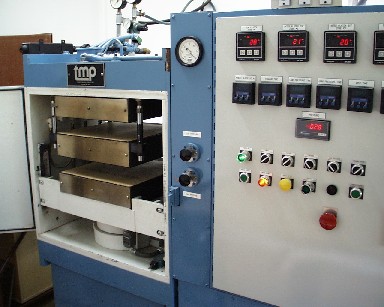

- lis na viacvrstvové DPS
- zariadenie na elektrolytické zlatenie
- bezolovnatá technológia HASL

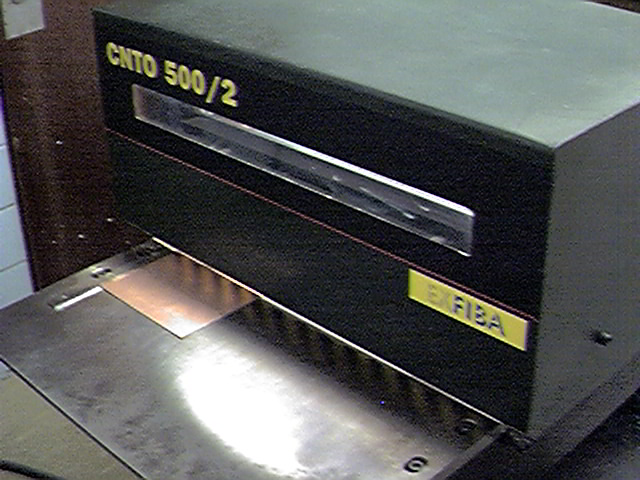

- orezávanie DPS optickými nožnicami alebo jednovretenovou počítačovo riadenou frézou
| Ekologickú nezávadnosť prevádzky zabezpečuje neutralizačná a zneškodňovacia stanica odpadových vôd. |
Základné technické parametre :
| Maximálne rozmery výslednej DPS: | 400 x 400 mm |
| Štandardná hrúbka DPS (do počtu vrstiev 8): | 1,5 mm |
| Základný materiál: | FR-4 |
| Hrúbka medených vrstiev: | 18 alebo 35 um (na požiadanie aj: 70, 9, 5 um) |
| Minimálny priemer vŕtania: | 0,5 mm (za príplatok aj 0,3 mm) |
| Základné ceny | |
| Jednostranná DPS | 3.5 EUR/dm2 |
| Dvojstranná DPS | 8.1 EUR/dm2 |
| 4-vrstvová DPS | 14.3 EUR/dm2 |
| 6-vrstvová DPS | 17.8 EUR/dm2 |
| 8-vrstvová DPS | 22.0 EUR/dm2 |
| Podrobnejšie údaje – ceny návrhu DPS a prípravy technologických podkladov, ceny za doplnkové technologické operácie (nespájkovacia maska, HASL, zlatenie, frézovanie, popis súčiastok), poskytované zľavy a príplatkové služby obsahuje kompletný cenník. | |
Kontakt:
Vedúci oddelenia: Ing. Ivan Bešina, tel.: (02) 5941 1113
